hypermesh复制3d网格

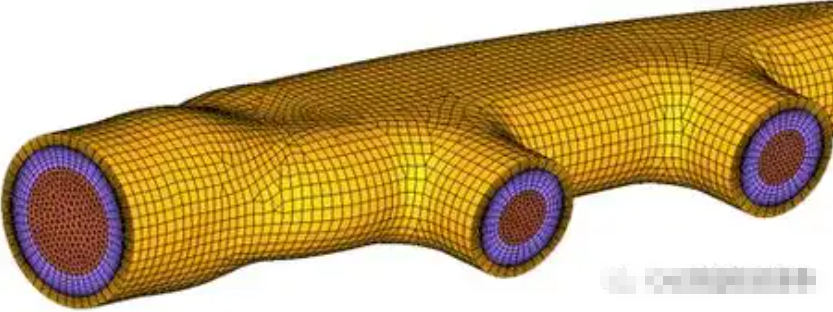

在HyperMesh中复制3D网格可以通过多种方法实现，具体操作取决于复制的目的（如镜像对称、阵列分布或直接粘贴到其他部件）。以下是常用的几种方法及步骤：

1. 镜像复制（Reflect）

适用于对称结构的网格复制：

步骤：

进入 Tool > reflect 面板。

在 elems 处右键选择 display 以全选当前显示的网格，或手动框选目标网格。

再次右键选择 duplicate（保留原网格）或直接镜像移动（不保留原网格）。

选择对称轴（如X/Y/Z轴）并指定对称平面上的参考点（点击 B 按钮选择点）。

点击 reflect 完成镜像复制。

注意：需确保对称面正确，且复制后检查节点连续性（可通过 Tool > edges 检查自由边）。


2. 复制粘贴到其他部件

适用于相同几何形状的部件间网格转移：

步骤：

打开源部件文件，通过 Edit > Copy > Mesh 复制网格。

打开目标部件文件，执行 Edit > Paste > Mesh。

选择 As New（新建网格）或 Append（追加到现有网格）。

确认几何形状一致，否则可能导致粘贴失败。

3. 阵列复制（Array）

用于规律性分布的网格复制：

步骤：

使用 Tool > translate 或 rotate 面板，选择网格后设置平移/旋转参数（方向、距离/角度）。

勾选 duplicate 选项保留原网格，并指定复制次数。

点击执行生成阵列网格。

示例：通过 drag along line 或 solid map 结合阵列操作可快速生成周期性网格。

4. 导出导入间接复制

步骤：

将网格导出为通用格式（如.nas或.stl），再导入到目标位置。

注意事项：

节点连续性：复制后需使用 Tool > faces 或 equivalence 检查并合并重复节点。

几何匹配：直接粘贴要求目标部件几何与源网格完全一致，否则需手动调整。

以上方法可根据实际需求选择，镜像和阵列适用于对称或规律模型，而复制粘贴适合重复部件。
