Ncode集成到ANSYS的主要方法：内嵌插件法与外部安装法
一、内嵌插件法（推荐：无需切换界面，操作便捷）
内嵌插件法是将nCode功能直接嵌入ANSYS Mechanical界面，适用于2020R2及以上版本的ANSYS。该方法通过加载官方提供的插件文件，实现疲劳分析在Mechanical环境中的直接操作，提升工作效率。
1. 插件获取与安装
- 插件文件：内嵌插件名为`MechanicalEmbeddedDesignLife.wbex`，需从ANSYS官网下载（较低版本无内置，需手动获取；较新版本如2023R1已内置，无需额外下载）。
- 安装路径：插件需放置在ANSYS安装目录下的`Add-ins`文件夹中（如`C:\Program Files\ANSYS Inc\v231\ANSYS\Add-ins`）。
2. 加载步骤（以2023R1版本为例）
- 打开Mechanical界面：启动ANSYS Workbench，加载结构静力学分析模块，进入Mechanical环境。
- 启用插件：在顶部菜单栏点击`Tools`→`Add-ins`，找到`DesignLife`按钮并勾选（按钮变为带边框状态），此时内嵌nCode插件已激活。
- 添加疲劳分析模块：点击Mechanical界面左侧工具栏中的`DesignLife Analysis`按钮，自动添加一个疲劳分析模块（与结构分析模块并列）。
- 关联结构分析结果：将结构分析模块的`Solution`拖动至疲劳分析模块的`Setup`中，实现数据共享（结构网格、材料属性自动传递至疲劳模块）。
- 设置疲劳参数：选择疲劳分析类型（如应力疲劳、应变疲劳、焊缝疲劳），配置平均应力修正（如Goodman法）、多轴处理方式、载荷缩放比例等参数；通过`Load Mapper`工具将外部载荷映射至模型，指定疲劳分析区域（体、面或Named Selections）。

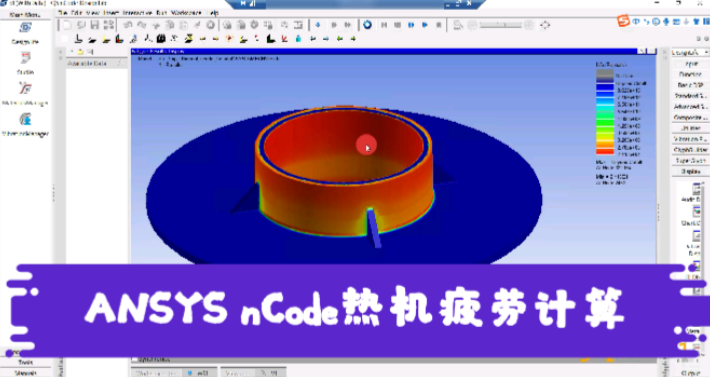

- 运行分析：完成设置后，点击`Solve`按钮即可直接在Mechanical界面中运行疲劳仿真，查看寿命云图、损伤分布等结果。
3. 注意事项
- 内嵌插件仅集成常用疲劳分析功能（如基本S-N曲线、载荷导入），高级功能（如自定义疲劳算法、复杂焊缝建模）仍需通过外部nCode软件实现。
- 需提前安装nCode Embedded DesignLife授权，否则无法运行疲劳分析。
二、外部安装法（传统：功能全面，需界面切换）
外部安装法是通过安装完整的nCode DesignLife软件，并将其与ANSYS Workbench集成，适用于需要使用nCode全部功能的场景（如复杂疲劳分析、多物理场耦合）。
1. 前提条件
- 安装ANSYS Workbench（建议2020及以上版本）；
- 安装nCode DesignLife（需与ANSYS版本兼容，可从ANSYS官网购买授权）。
2. 集成步骤
- 安装nCode：运行nCode DesignLife安装程序，按照提示完成安装（选择“集成到ANSYS Workbench”选项，确保软件能识别ANSYS路径）。
- 配置Workbench：打开ANSYS Workbench，进入`Tools`→`Options`→`Integration`，添加nCode DesignLife的安装路径（如`C:\Program Files\nCode\DesignLife`），保存配置。
- 添加nCode模块：在Workbench项目中，右键点击`Component Systems`，选择`Add`→`nCode DesignLife`，即可将nCode模块添加至项目流程图（如与结构分析模块`Static Structural`连接）。
- 数据传递：结构分析完成后，nCode模块会自动读取结构结果（如应力、应变），用户可在nCode界面中设置疲劳参数（如载荷导入、S-N曲线、损伤累积规则），运行分析并查看结果。
3. 注意事项
- 外部安装法需在ANSYS与nCode之间切换界面，操作略繁琐，但能使用nCode的全部高级功能；
- 确保ANSYS与nCode版本兼容（如ANSYS 2023对应nCode 2023及以上版本），避免数据传输错误。
常见问题解决
- 插件无法加载：检查插件文件是否放置在正确路径，或尝试重启ANSYS；
- 版本不兼容：升级ANSYS或nCode至兼容版本，或联系ANSYS技术支持；
- 数据无法传递：确认结构分析已完成并生成`.rst`文件，检查nCode模块与结构模块的连接是否正确。
一、内嵌插件法（推荐：无需切换界面，操作便捷）
内嵌插件法是将nCode功能直接嵌入ANSYS Mechanical界面，适用于2020R2及以上版本的ANSYS。该方法通过加载官方提供的插件文件，实现疲劳分析在Mechanical环境中的直接操作，提升工作效率。
1. 插件获取与安装
- 插件文件：内嵌插件名为`MechanicalEmbeddedDesignLife.wbex`，需从ANSYS官网下载（较低版本无内置，需手动获取；较新版本如2023R1已内置，无需额外下载）。
- 安装路径：插件需放置在ANSYS安装目录下的`Add-ins`文件夹中（如`C:\Program Files\ANSYS Inc\v231\ANSYS\Add-ins`）。
2. 加载步骤（以2023R1版本为例）
- 打开Mechanical界面：启动ANSYS Workbench，加载结构静力学分析模块，进入Mechanical环境。
- 启用插件：在顶部菜单栏点击`Tools`→`Add-ins`，找到`DesignLife`按钮并勾选（按钮变为带边框状态），此时内嵌nCode插件已激活。
- 添加疲劳分析模块：点击Mechanical界面左侧工具栏中的`DesignLife Analysis`按钮，自动添加一个疲劳分析模块（与结构分析模块并列）。
- 关联结构分析结果：将结构分析模块的`Solution`拖动至疲劳分析模块的`Setup`中，实现数据共享（结构网格、材料属性自动传递至疲劳模块）。
- 设置疲劳参数：选择疲劳分析类型（如应力疲劳、应变疲劳、焊缝疲劳），配置平均应力修正（如Goodman法）、多轴处理方式、载荷缩放比例等参数；通过`Load Mapper`工具将外部载荷映射至模型，指定疲劳分析区域（体、面或Named Selections）。
- 运行分析：完成设置后，点击`Solve`按钮即可直接在Mechanical界面中运行疲劳仿真，查看寿命云图、损伤分布等结果。
3. 注意事项
- 内嵌插件仅集成常用疲劳分析功能（如基本S-N曲线、载荷导入），高级功能（如自定义疲劳算法、复杂焊缝建模）仍需通过外部nCode软件实现。
- 需提前安装nCode Embedded DesignLife授权，否则无法运行疲劳分析。
二、外部安装法（传统：功能全面，需界面切换）
外部安装法是通过安装完整的nCode DesignLife软件，并将其与ANSYS Workbench集成，适用于需要使用nCode全部功能的场景（如复杂疲劳分析、多物理场耦合）。
1. 前提条件
- 安装ANSYS Workbench（建议2020及以上版本）；
- 安装nCode DesignLife（需与ANSYS版本兼容，可从ANSYS官网购买授权）。
2. 集成步骤
- 安装nCode：运行nCode DesignLife安装程序，按照提示完成安装（选择“集成到ANSYS Workbench”选项，确保软件能识别ANSYS路径）。
- 配置Workbench：打开ANSYS Workbench，进入`Tools`→`Options`→`Integration`，添加nCode DesignLife的安装路径（如`C:\Program Files\nCode\DesignLife`），保存配置。
- 添加nCode模块：在Workbench项目中，右键点击`Component Systems`，选择`Add`→`nCode DesignLife`，即可将nCode模块添加至项目流程图（如与结构分析模块`Static Structural`连接）。
- 数据传递：结构分析完成后，nCode模块会自动读取结构结果（如应力、应变），用户可在nCode界面中设置疲劳参数（如载荷导入、S-N曲线、损伤累积规则），运行分析并查看结果。
3. 注意事项
- 外部安装法需在ANSYS与nCode之间切换界面，操作略繁琐，但能使用nCode的全部高级功能；
- 确保ANSYS与nCode版本兼容（如ANSYS 2023对应nCode 2023及以上版本），避免数据传输错误。
常见问题解决
- 插件无法加载：检查插件文件是否放置在正确路径，或尝试重启ANSYS；
- 版本不兼容：升级ANSYS或nCode至兼容版本，或联系ANSYS技术支持；
- 数据无法传递：确认结构分析已完成并生成`.rst`文件，检查nCode模块与结构模块的连接是否正确。
