allegro封装库路径设置
软件: allegro

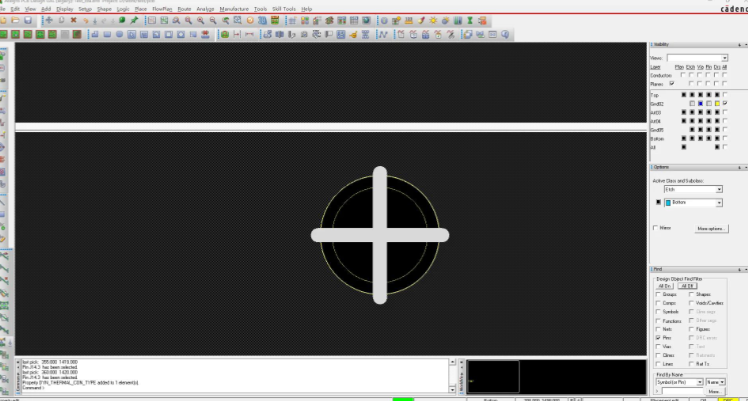

Allegro封装库路径设置需在用户参数中配置三个核心路径，具体步骤如下：
一、设置路径的三个核心选项
PSM Path（封装库路径）
存储封装的Footprint文件（.psm），用于定义器件的引脚布局和封装结构。无论是一方库还是第三方网表，均需指定此路径。
Pad Path（焊盘路径）
存储焊盘文件（.pad），用于定义引脚的物理连接。第三方网表调用时必须指定此路径以确保焊盘信息可用。
Dev Path（设备文件路径）
存储PCB封装派生的设备文件（.dev），主要用于第三方网表导入时解析封装信息。仅在调用外部网表时需要设置。
二、设置步骤
进入用户参数设置
打开Allegro，依次点击 Setup → User Preferences...，在弹出的对话框中选择 Paths → Library。
添加路径
在右侧的 Library 选项中，分别点击 PSM Path、Pad Path、Dev Path，在弹出的对话框中添加存放对应文件的文件夹路径。
设置路径优先级
若需管理多个路径，可通过双击空白处添加路径，系统支持设置路径的优先级，确保设计时优先使用指定路径下的文件。
三、注意事项
路径格式 ：确保文件夹路径使用正斜杠（/），避免使用反斜杠（\）。
文件完整性 ：导入网表或进行PCB设计前，需确认所有相关文件（.psm、.pad、.dev）均存在于指定路径中。
通过上面设置，即可完成Allegro封装库路径的配置，为后续的PCB布局和设计奠定基础。
一、设置路径的三个核心选项
PSM Path（封装库路径）
存储封装的Footprint文件（.psm），用于定义器件的引脚布局和封装结构。无论是一方库还是第三方网表，均需指定此路径。
Pad Path（焊盘路径）
存储焊盘文件（.pad），用于定义引脚的物理连接。第三方网表调用时必须指定此路径以确保焊盘信息可用。
Dev Path（设备文件路径）
存储PCB封装派生的设备文件（.dev），主要用于第三方网表导入时解析封装信息。仅在调用外部网表时需要设置。
二、设置步骤
进入用户参数设置
打开Allegro，依次点击 Setup → User Preferences...，在弹出的对话框中选择 Paths → Library。
添加路径
在右侧的 Library 选项中，分别点击 PSM Path、Pad Path、Dev Path，在弹出的对话框中添加存放对应文件的文件夹路径。
设置路径优先级
若需管理多个路径，可通过双击空白处添加路径，系统支持设置路径的优先级，确保设计时优先使用指定路径下的文件。
三、注意事项
路径格式 ：确保文件夹路径使用正斜杠（/），避免使用反斜杠（\）。
文件完整性 ：导入网表或进行PCB设计前，需确认所有相关文件（.psm、.pad、.dev）均存在于指定路径中。
通过上面设置，即可完成Allegro封装库路径的配置，为后续的PCB布局和设计奠定基础。
