allegro旋转整个板子

Allegro旋转整个板子的常用方法

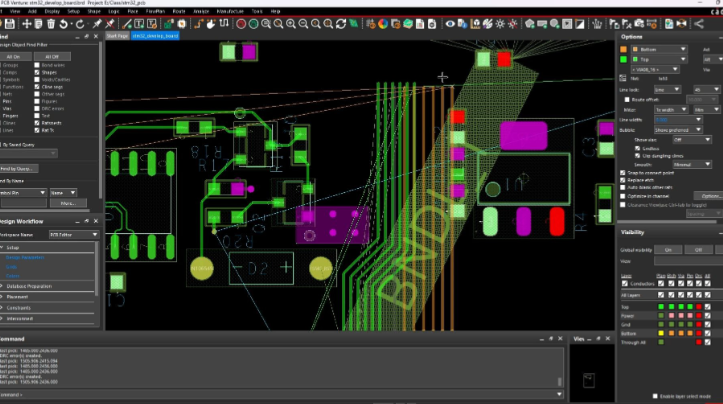

方法一：使用Spin命令（适用于精确角度旋转）

打开Allegro PCB Editor，加载需要编辑的PCB文件（.brd格式）。

点击顶部菜单栏【Edit】→【Spin】，弹出旋转命令选项框。

在【Options】（选项）标签下：

勾选【User Pick】（用户自定义旋转中心），用于手动指定旋转基准点；

在【Angle】（角度）输入框中输入目标旋转角度（如90°、180°或自定义数值，支持正负值表示方向）。

点击【Find】（查找）标签，勾选【All】（所有对象）或根据需求勾选特定图层、元件、走线等需要旋转的内容（若仅需旋转板子本身，建议勾选【Board Geometry】→【Outline】（板框）或其他板级元素）。


在PCB编辑界面中，点击任意一点作为旋转中心（此时会出现旋转手柄）。

移动鼠标即可实时预览旋转效果，点击左键确认旋转操作，完成整个板子的旋转。

方法二：使用Move命令（适用于自由角度旋转）

点击顶部菜单栏【Edit】→【Move】，激活移动命令。

在【Options】（选项）标签下：

将【Point】（点选择）设置为【User Pick】（用户自定义点），用于指定旋转中心；

确保【Rotation】（旋转）相关选项未被禁用（默认开启）。

点击【Find】（查找）标签，勾选【All】（所有对象）或仅勾选需要旋转的板子元素（如板框、元件封装、走线等）。

在PCB界面空白处右击，选择【Temp Group】（临时组），此时光标变为十字形，用于框选对象。

用十字光标框选整个板子（或所需部分），右击选择【Complete】（完成），将选中对象加入临时组。

点击一点作为旋转中心（建议选择板框中心或其他标志性位置），右击选择【Rotate】（旋转）。

移动鼠标调整旋转角度，满意后点击左键确认，完成整个板子的旋转。

注意事项

备份文件：旋转操作前建议通过【File】→【Save As】保存副本，防止误操作导致设计数据丢失。

元件封装一致性：若板子上有封装元件，旋转后需检查封装与焊盘的对应关系（可通过【Tools】→【Annotation】→【Back Annotate】更新封装位置）。

层叠结构：旋转板子不会改变层叠设置（如顶层/底层、信号层顺序），但需确保旋转后的走线符合设计规则（可通过【Tools】→【Design Rule Check】检查）。

精确调整：若需微调旋转角度，可在【Spin】命令的【Angle】输入框中输入小数（如5°），或在【Move】命令旋转时按住【Shift】键减缓鼠标移动速度以提高精度。
