Ncode与ANSYS的对应关系及集成使用说明

Ncode（如nCode DesignLife）是专注于疲劳耐久性仿真的专业软件，其与ANSYS的集成主要通过外部安装集成和Workbench内嵌插件两种方式实现，确保两者功能互补并提升疲劳分析效率。

一、Ncode与ANSYS的版本匹配要求

Ncode需与ANSYS Workbench版本严格对应，例如：

- Ncode 2020 R2需匹配ANSYS Workbench 2020 R2及以上版本；

- 较高版本的ANSYS（如2023 R1）已内置nCode插件，无需额外安装外部集成包。

二、外部安装集成法（传统方式）

1. 安装顺序：先完整安装ANSYS Workbench（如2020 R2），再安装Ncode（如2020 R2）；


2. 自动关联：安装过程中，Ncode会自动检测已安装的ANSYS Workbench并建立链接，完成后在Workbench左侧工具栏中会出现“Ncode”模块。

三、Workbench内嵌插件法（便捷方式）

1. 插件获取：较高版本ANSYS（如2023 R1）内置“MechanicalEmbeddedDesignLife.wbex”插件；较低版本需从ANSYS官网下载该插件；

2. 插件安装步骤：

- 打开ANSYS Workbench，点击顶部菜单栏“Extension”→“Manage Extensions”；

- 点击“+”号导入插件文件，勾选“Load on Startup”（启动时加载），完成插件安装；

3. 使用方法：

- 打开结构静力学分析模块，进入Mechanical界面；

- 在“Add-ons”工具栏中找到“DesignLife”按钮，点击激活；

- 添加“Fatigue Analysis”模块，连接至结构分析模块的“Solution”；

- 设置疲劳类型（如应力疲劳、应变疲劳）、载荷映射（Load Mapper）、材料属性（需与结构分析一致），即可直接在Mechanical界面完成疲劳仿真。

四、集成后的功能协同

- 数据共享：ANSYS结构分析结果（如.rst、.op2格式文件）可直接导入Ncode，无需额外转换；

- 流程整合：通过Workbench平台实现“结构分析→疲劳分析”的无缝衔接，避免界面切换和数据重复导入；

- 功能互补：Ncode提供全面的疲劳分析功能（如S-N曲线、多轴疲劳、焊缝疲劳），而ANSYS提供结构仿真基础，两者结合提升疲劳设计效率。

五、常见问题解决

- 未找到Ncode模块：检查ANSYS与Ncode版本是否匹配，确认Ncode是否正确安装（如外部集成法需先装ANSYS再装Ncode）；若使用内嵌插件，需确认插件是否加载（可在Workbench的“Extension”→“Manage Extensions”中查看）；

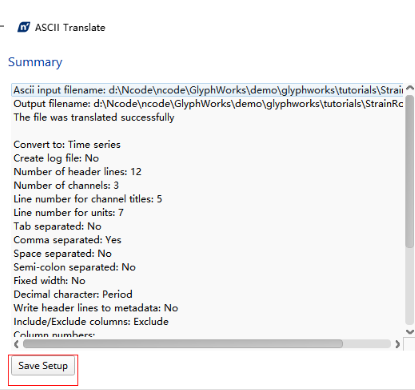

- 数据传输问题：对于非ANSYS计算结果（如HyperMesh导出的.op2文件），需确保材料/属性ID与Ncode中的“MAT-id”“SHELL-id”等对应，可通过命名规则（如MAT-101对应材料ID 101）简化匹配流程。
